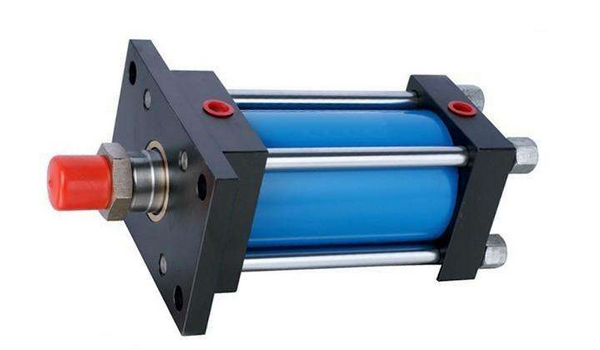

拉桿式油缸

用途與特征 HC01.210L系列拉桿液壓缸是一種雙作用單桿活塞式液壓缸，與同結構、同壓力等級液壓缸相比更具有...

產品詳情

用途與特征

HC01.210L系列拉桿液壓缸是一種雙作用單桿活塞式液壓缸，與同結構、同壓力等級液壓缸相比更具有結構緊湊、重量輕。安裝型式多樣且容易變換、易裝易拆、配件及維修方便。其廣泛用于塑料、冶金、化工、礦山、行走機械等行業。

型號說明


技術指標


額定壓力MPA

21mpa 連接使用的***高壓力

使用溫度

-5℃~+80℃

***大允許壓力MPA

27MPA.(無桿腔),25MPA(有桿腔)

允許***大速度

400mm/sec

耐壓力MPA

31.5MPA

效率

＞90%

***低起動壓力MPA

0.3MPA

工作介質

礦物油、水乙二醇、磷酸脂、高水基等


SD(基本型)



代號

缸徑

 A AB D DD E EE TG F H J K KK L MM P W Y
FA型 其他
￠40 30 17 40 M12×1.5 70 ZG3/8 50 13 8 10 47 32 M20×1.5 64 22 17 30 156
￠50 35 18 46 M14×1.5 85 ZG1/2 62 15 8 13 52 37 M24×1.5 68 28 19 30 172
￠63 45 20 55 M16×1.5 100 ZG1/2 74 18 6 12 57 37 M30×1.5 75 35 19 35 187
￠80 60 25 65 M20×1.5 125 ZG3/4 92 24 10 10 67 42 M39×1.5 85 45 22 35 218
￠100 75 29 80 M24×1.5 160 ZG3/4 120 26 7 12 67 42 M48×1.5 95 55 22 40 230
￠125 95 35 95 M30×1.5 190 ZG1 140 33 6 10 77 52 M64×2 105 70 27 45 267
￠140 110 38 105 M33×1.5 215 ZG1 160 36 6 11 77 52 M72×2 110 80 27 50 275
￠160 120 42 120 M36×1.5 240 ZG1 180 41 5 10 80 51 M80×2 132 90 27 55 304


SD(雙出桿基本型)






      代號


      缸徑


A
B
D
DD
E
EE
TG
F
ZM
J
LZ
KK
L
MM
P
W





￠40

30
17
40

M12×1.5

70
ZG3/8
50
13
244
47
154

M20×1.5

64
22
17
30





￠50

35
18
46

M14×1.5

85
ZG1/2
62
15
262
52
172

M24×1.5

68
28
19
30





￠63

45
20
